產品規格表

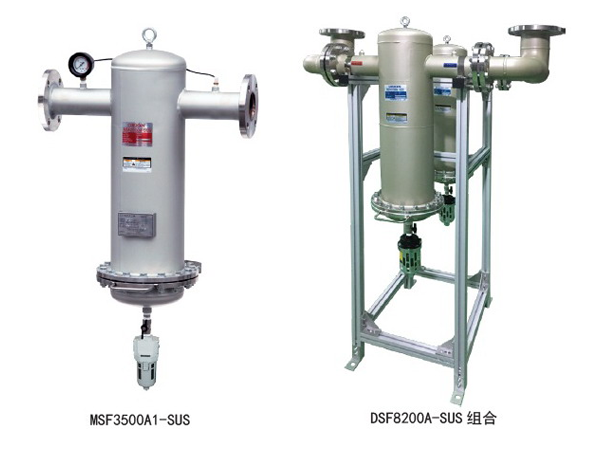

型 號 | LSF/MSF | 2900A1-SUS | 3500A1-SUS | 4100A1-SUS | |
DSF/KSF | 2900A-SUS | 3500A-SUS | 4100A-SUS | ||
處理空氣量（0.69MPa 時）※1 | ?/min | 29 | 35 | 41 | |
外殼材質 | 不銹鋼 | ||||
適用范圍 | 使用壓力范圍 | MPa | 0.05 ? 0.98（僅 DSF0.2 ～ 0.98） | ||
入氣溫度范圍 | ℃ | 5? 60 | |||
環境溫度范圍 | ℃ | 2? 60 | |||
性 能 ※2 | 過濾精度 | DSF:5μm（水滴分離效率 99％）、LSF:1μm（過濾效率 99.999％）、MSF:0.01μm（過濾效率 99.999％）、KSF: 以活性碳纖維吸附 | |||
出口油分濃度 | wt ppm | MSF:0.01、KSF:0.003 | |||
壓力損失 | MPa | DSF: 初期 0.006、LSF: 初期 0.006、MSF: 初期 0.01?通常 0.02、KSF: 0.01 | |||
濾芯更換周期（使用時間?壓力損失）※3 | 1 年或當壓降提前到達 DSF:0.02MPa、LSF?MSF ：0.035MPa 時，適時更換 | ||||
主要尺寸 | 空氣連接口徑（法蘭） | 2 1/2B（65A） | 3B（80A） | ||
尺寸（長×寬×高） | DSF ：377×590×1012 LSF?MSF ：377×590×996 KSF ：377×590×828 | DSF ：377×590×1169 LSF?MSF ：377×590×1153 KSF ：377×590×985 | |||
重 量 | kg | DSF?MSF ：27/LSF ：26/KSF ：25 | DSF?MSF ：32/LSF ：31/KSF ：30 | ||
濾 芯 | 型號:EDS/ELS/EMS/EKS | 1300 | 2000 | ||
使用支數 | 支 | 2 | |||

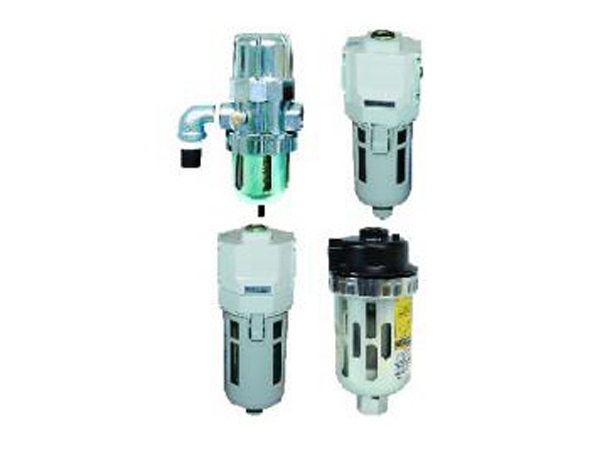

附屬品 | 自動排水器※4 | FD-10-A（DSF） FD2（LSF?MSF） KSF 不附帶自動排水器 | |||
差壓計 | DGX-50A（除 MSF 附屬外，其他需另外購買） | ||||
型 號 | LSF/MSF | 5300A1-SUS | 6100A1-SUS | 8200A-SUS組合 | |
DSF/KSF | 5300A-SUS | 6100A-SUS | 8200A-SUS組合 | ||
處理空氣量（0.69MPa 時） | ?/min | 53 | 61 | 82 | |
外殼材質 ※1 | 不銹鋼 | ||||
使用范圍 | 使用壓力范圍 | MPa | 0.05 ? 0.98（僅 DSF0.2 ～ 0.98） | ||
入氣溫度范圍 | ℃ | 5? 60 | |||
環境溫度范圍 | ℃ | 2? 60 | |||
性 能 ※2 | 過濾精度 | DSF:5μm（水滴分離效率 99％）、LSF:1μm（過濾效率 99.999％）、MSF:0.01μm（過濾效率 99.999％）、KSF: 以活性碳纖維吸附 | |||
出口油分濃度 | wt ppm | MSF:0.01、KSF:0.003 | |||
壓力損失 | MPa | DSF: 初期 0.006、LSF: 初期 0.006、MSF: 初期 0.01?通常 0.02、KSF: 0.01 | |||
濾芯更換周期（使用時間?壓力損失）※3 | 1 年或當壓降提前到達 DSF:0.02MPa、LSF?MSF ：0.035MPa 時，適時更換 | ||||
主要尺寸 | 空氣連接口徑（法蘭） | 4B（100A） | |||
尺寸（長×寬×高） | DSF ：442×640×1245 LSF?MSF ：442×640×1229 KSF ：442×640×1061 | 945×1130×1620 | |||
重 量 | kg | DSF?MSF ：48/LSF ：47/KSF ：46 | DSF?MSF:122/LSF:120/KSF ：118 | ||
濾 芯 | 型號：EDS/ELS/EMS/EKS | 2000 | |||
使用支數 | 支 | 3 | 4 | ||
附屬品 | 自動排水器 ※4 | FD-10-A（DSF） FD2（LSF?MSF） KSF 不附帶自動排水器 | FD-10-A×2(DSF)FD2×2(LSF?MSF)KSF不附帶 | ||
差壓計 | DGX-50A（除 MSF 附屬外，其他需另外購買） | DGX-50A×2（除MSF附屬外，其他需另外購買） | |||
其他 | — | 腳?過濾器固定帶等（需要現場組裝） | |||
※1處理空氣量為換成空壓機吸入狀態時的值（大氣壓、32℃、75％）。
※2處理空氣條件為 ：入口空氣壓力 0.69、入口空氣溫度 32℃、入口空氣露點 ：大氣壓下 -17℃（壓力下 10℃）(MSF,KSF)、入口油分濃度 3wt ppm(LSF/MSF)?0.01wt ppm(KSF)。
※ 3 壓力損失或使用期限哪個先到達時，敬請更換。更換期限無保證值。另外，根據產品環境、運行條件等不同可能提前更換。
※ 4 自動排水器 全部為浮子式?！?MSF 系列務必安裝在空氣干燥機后面。
※ KSF 系列務必安裝在空氣干燥機、LSF、MSF 的后面。
※ 空氣出入口法蘭負載必須小于 120kg，因此，請給接往本過濾器的配管類加裝支架。
